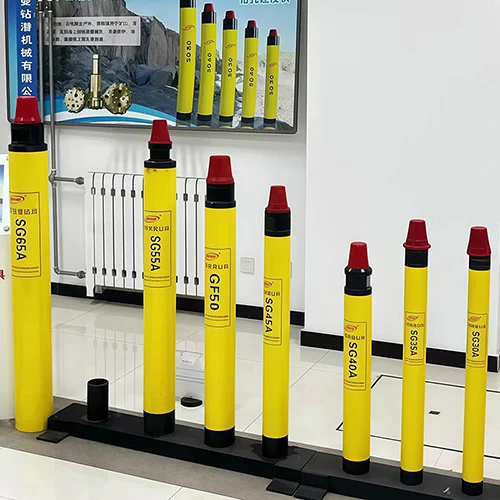

SG Series Martillo DTH para Perforación de Barrenos
Martillos de fondo DTH para perforación de barrenos por voladura con alta presión de aire.Los martillos de la serie SG son martillos DTH para minería utilizados para la perforación de barrenos en minas, canteras y proyectos de construcción de carreteras. También son adecuados para perforaciones de ingeniería en la protección contra deslizamientos de tierra, el refuerzo de presas y el anclaje, y ofrecen un rendimiento excelente en aplicaciones de perforación geotérmica, de pozos de agua e hidrológica
Características
- Extracción eficiente del material excavado: Un potente sistema de barrido inyecta aire de alta presión que se utiliza para la extracción del material excavado, manteniendo el fondo del pozo limpio. La regulación del caudal de aire según el tipo de roca permite una limpieza óptima y mejora la eficiencia de perforación.
- Larga vida útil: Los revestimientos exteriores endurecidos y resistentes al desgaste pueden invertirse, lo que prolonga los intervalos de reemplazo y reduce los costos operativos.
- Rendimiento estable: Ideal para diferentes condiciones de roca complejas gracias a su rápida acción, alta energía de impacto y bajo consumo de aire. Esto mejora la productividad en obra y reduce el consumo energético.
Modelos Disponibles

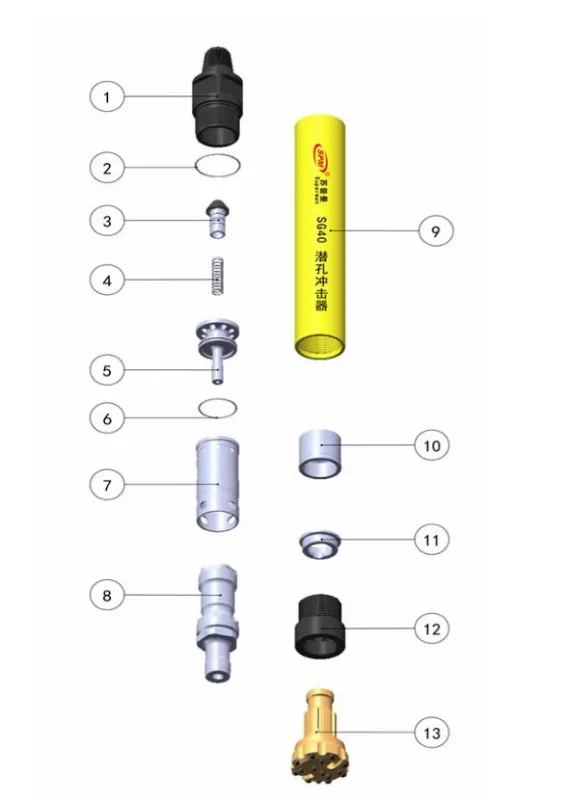

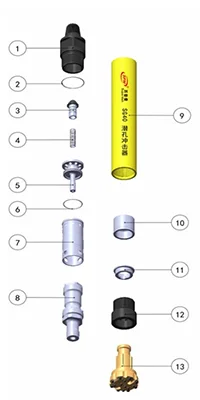

- Sub superior
- O-ring
- Válvula de retención (dart)
- Resorte
- Distribuidor de aire
- O-ring
- Cilindro
- Pistón
- Revestimiento
- Rodamiento
- Conjunto de anillo de retención de la broca
- Sub impulsor
- Broca de perforación
Parámetros Técnicos
| Parámetro | Especificaciones | |
| Conexión del sub superior | API 2-3/8 REG | |
| Longitud del martillo (sin broca), mm | 737 | |
| Diámetro exterior del martillo, mm | Ø99 | |
| Peso del martillo (sin broca), kg | 32 | |
| Plano de llave, mm | 75 | |
| Peso del pistón, kg | 6.4 | |
| Vástago de broca | SG40 | |
| Rango de diámetro de broca, mm | 115-130 | |
| Velocidad de rotación recomendada, rpm | 25-40 | |
| Fuerza de avance, kg | 690-1170 | |
| Consumo de aire, m³/min | @10bar | 5.5 |
| @14bar | 6.9 | |
| @17bar | 8.8 | |

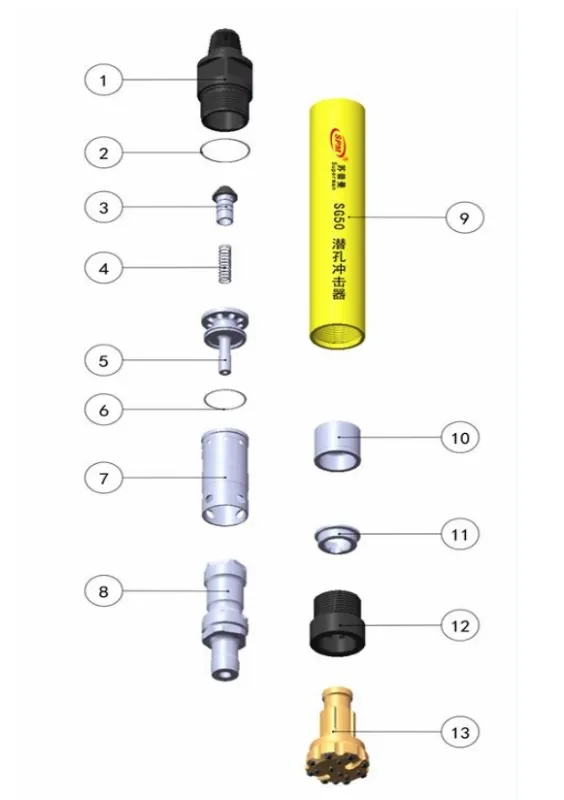

- Sub superior
- O-ring
- Válvula de retención (dart)
- Resorte
- Distribuidor de aire
- O-ring
- Cilindro
- Pistón
- Revestimiento
- Rodamiento
- Conjunto de anillo de retención de la broca
- Sub impulsor
- Broca de perforación
Parámetros Técnicos
| Parámetro | Especificaciones | |
| Conexión del sub superior | API 2-3/8 REG | |
| Longitud del martillo (sin broca), mm | 970 | |
| Diámetro exterior del martillo, mm | Ø125 | |
| Peso del martillo (sin broca), kg | 64 | |
| Plano de llave, mm | 75 | |
| Peso del pistón, kg | 12 | |
| Vástago de broca | SG50 | |
| Rango de diámetro de broca, mm | 138-152 | |
| Velocidad de rotación recomendada, rpm | 25-40 | |
| Fuerza de avance, kg | 850-1400 | |
| Consumo de aire, m³/min | @10bar | 7.5 |
| @14bar | 9.5 | |
| @17bar | 11.5 | |
